2 solutions Enregistrement de données embarquées

Made in France

Boîtier d'acquisition et d'enregistrement connecté pour systèmes mobiles

DUNADIAG-2 / E-CAR

Centrales d'acquisition multi-canaux CAN, CANFD, LIN et éthernet

DUNALOG

Dunadiag-2

Surveillance & contrôle à distance

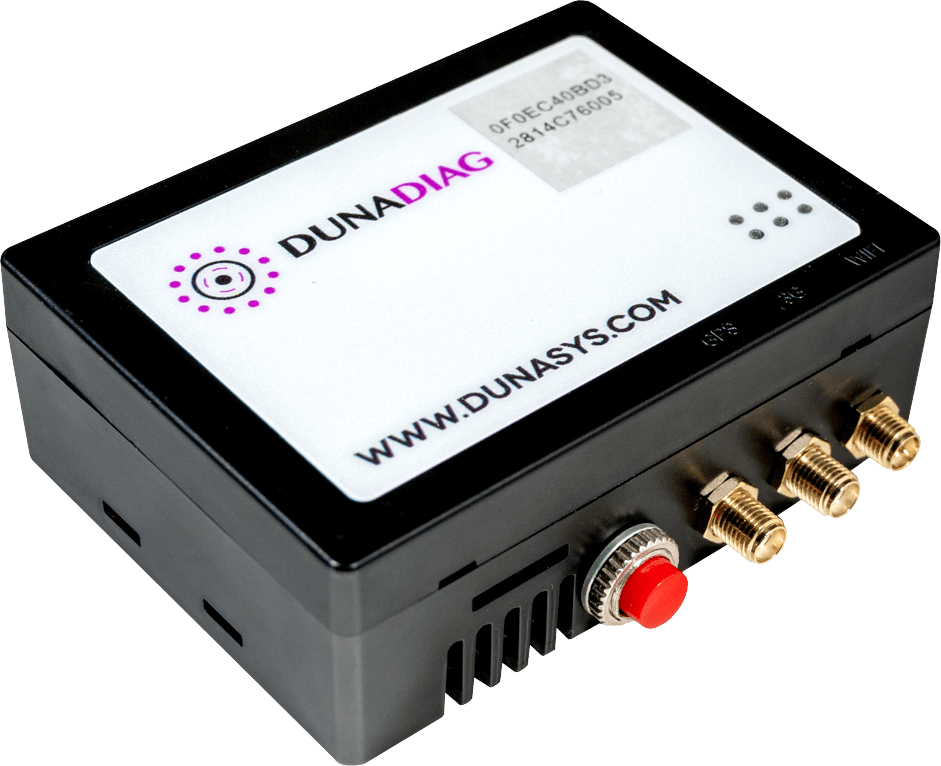

DUNADIAG-2 / E-CAR

DUNADIAG est une centrale d’acquisition 4 canaux CANFD + 4 CAN HS enregistrant au format DBF.

Il est possible d’y ajouter un boîtier externe en USB supportant jusqu’à 4 canaux CAN FD supplémentaires.

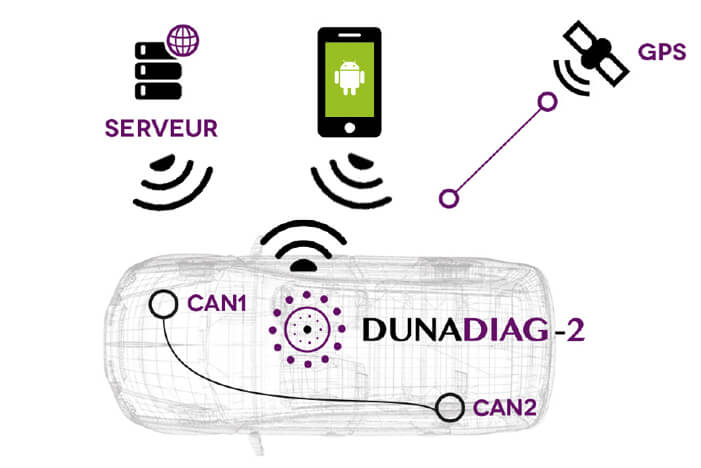

Schéma Dunadiag-2

Description technique

  • Centrale d’acquisition 2 canaux 2xCAN, GXM, GNSS SAE J1939 /UDS/KWP2000/ CANopen,/MilCAN
  • Communication en Bluetooth, WiFi, 3.5G
  • Fonction maître esclave (connexion WiFi) permettant d’associer plusieurs DUNADIAG et enregistrer sur le même fichier jusqu’à 16 réseaux CAN.
  • Protocoles de transfert de données : MQTT, SFTP, Thingworx®
  • Format des données d’enregistrement : DBF
  • Détecteurs de mouvement inertiels 9 axes (accéléromètre, magnétomètre, gyromètre)
  • LEDs lumineuses
  • Stockage sur carte micro-SD (Mini 64 Go jusqu’à 256 Go – système de push/pull pour la carte SIM et la carte SD)
  • Connectique SubD-15
  • USB
  • OTA
  • Bouton poussoir pour la contextualisation en post-traitement
  • Consommation en veille < 5mA
  • Plusieurs modes de réveil
  • Validation CCA/CEM
  • 1 entrée GPS
  • 1 sortie trigger 12V
  • Supporte MQTT, use-cases et SFTP
  • Alimentation 12-24V
  • Dimensions : 90 x 76 x 33 mm
  • Chaque boîtier E-CAR est équipé d’un câble OBD, une antenne WiFi externe, une antenne combo 3G/GPS et une carte SD 64GB.

Applications / Cas d'usage

  • Test de roulage

  • Test de qualification, test d’usure

  • Gestion de flotte

  • Télémaintenance

  • Maintenance prédictive

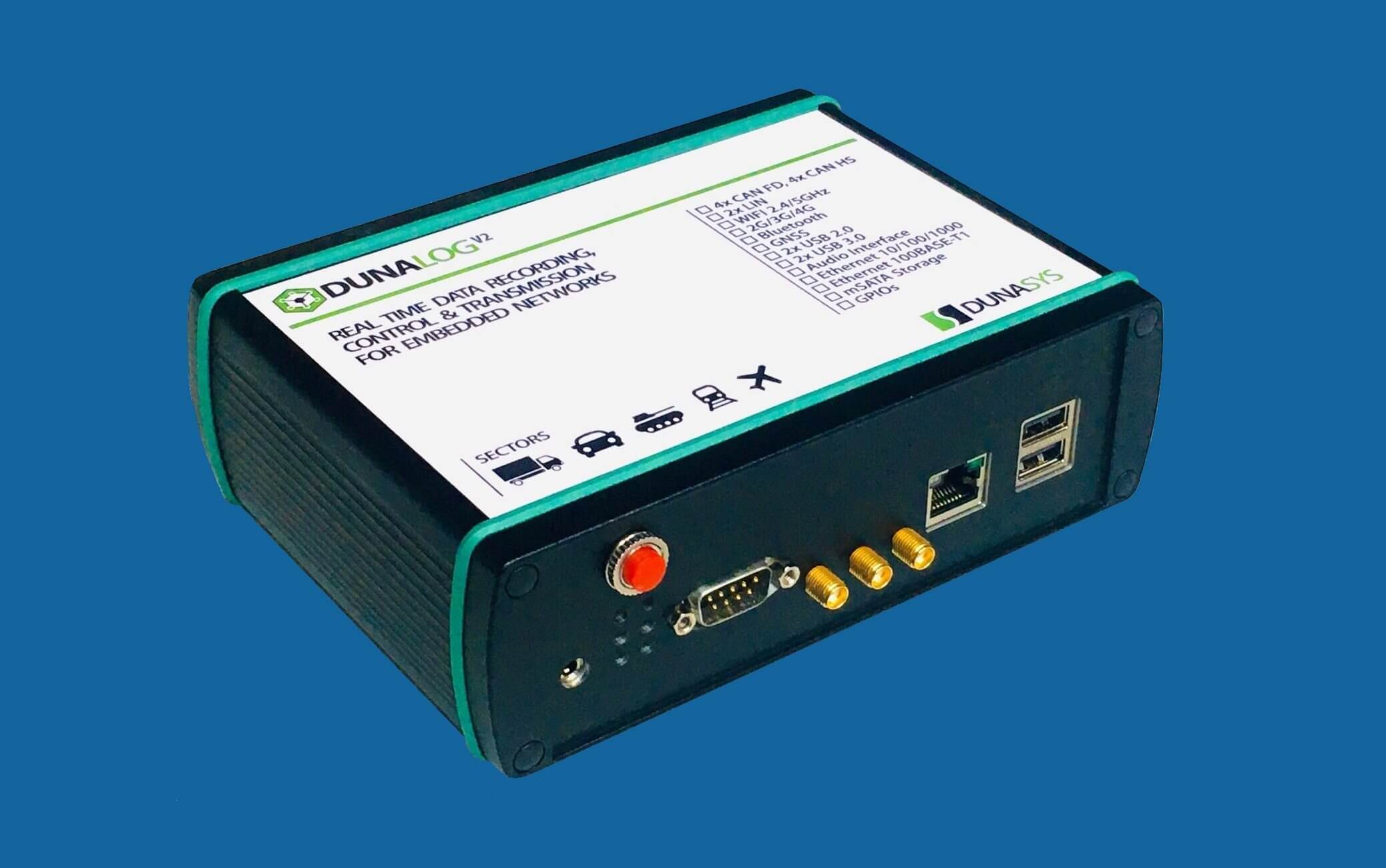

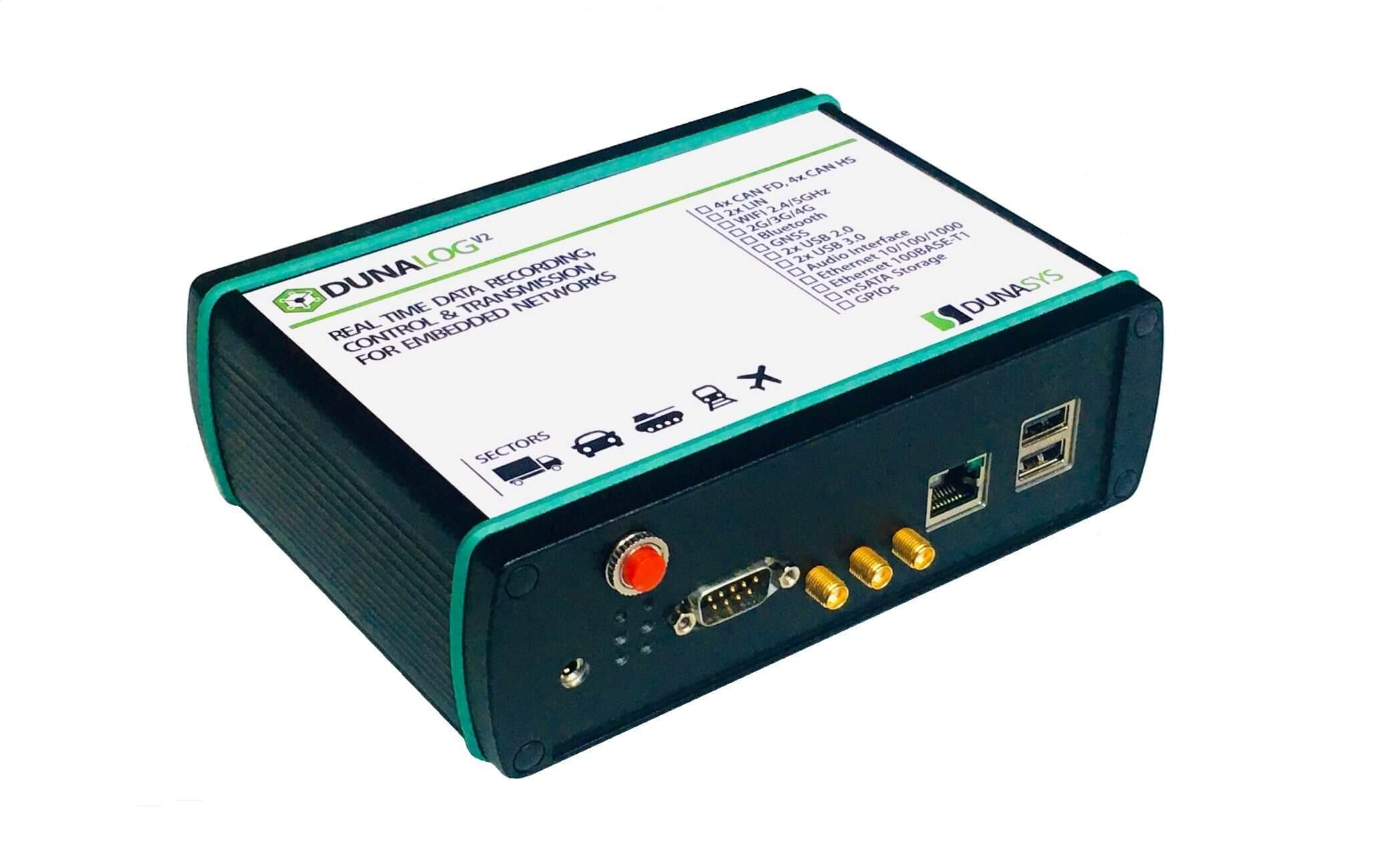

Boîtier Dunalog

Une centrale d'acquisition 4 canaux CANFD
+ 4 CAN HS enregistrant au format DBF

DUNALOG

Il est possible d’y ajouter un boîtier externe en USB supportant jusqu’à 4 canaux CAN FD supplémentaires.

DUNALOG

Modularité

Dans le mode de fonctionnement maître/esclave, il est possible d’utiliser le boîtier en maître d’un autre boîtier DUNALOG, ce qui permet de doubler le nombre de réseaux can pouvant être enregistrés simultanément.

Un maître peut être connecté jusqu’à 8 esclaves. Ce mode permet de simplifier les installations en répartissant les boîtiers. Les évènements trigger peuvent être partagés par les boîtiers.





Réactivité

Le DUNALOG est capable de récupérer 100% des informations dès le réveil du bus CAN HS, les CAN FD sont disponibles après 15 secondes, ce qui est conforme aux phases de vie véhicule/ADAS. La datation des données est synchronisée par une source d’horloge à 30 khz permettant une précision de 100µs. L’heure est synchronisée par GPS et/ou NTP en heure UTC.





Capacité

Le boîtier est capable d’embarquer un disque dur interne afin d’augmenter sa capacité de stockage à plus de 1 TO, cette fonction est optionnelle et dépend du volume de stockage demandé. Les informations sont stockées sur des médias résistants aux vibrations existantes dans un véhicule type SSD. Par défaut les enregistreurs sont fournis avec un lecteur de carte micro SD, celle-ci peuvent être fournies pour une capacité de 128 Go en accessoire.





Consommation

Le boîtier est capable de descendre jusqu’à 5 ma si le réveil n’est réglé que sur 2 bus CAN. Si le réveil est en filaire uniquement, entrée logique utilisable pour APC par exemple, il est possible de descendre à moins d’1mA.





Outil de visualisation

Le logiciel pc LogAnalyzer est proposé pour la conversion des enregistrements aux formats compatibles des outils Vector (MDF4 / ASC).

L’outil existe aussi en ligne de commande pour la conversion automatisée sur serveur.





Configuration simplifiée

La configuration du boîtier peut s’effectuer va une connexion WIFI en accédant à une IHM web de paramétrage.





Connectivité

Les boîtiers sont tous munis d’une connectivité WIFI B / G / N. Elle peut être étendue en 3G+ monde, ou 4G région, ou 4G monde.

Dunalog illustration
