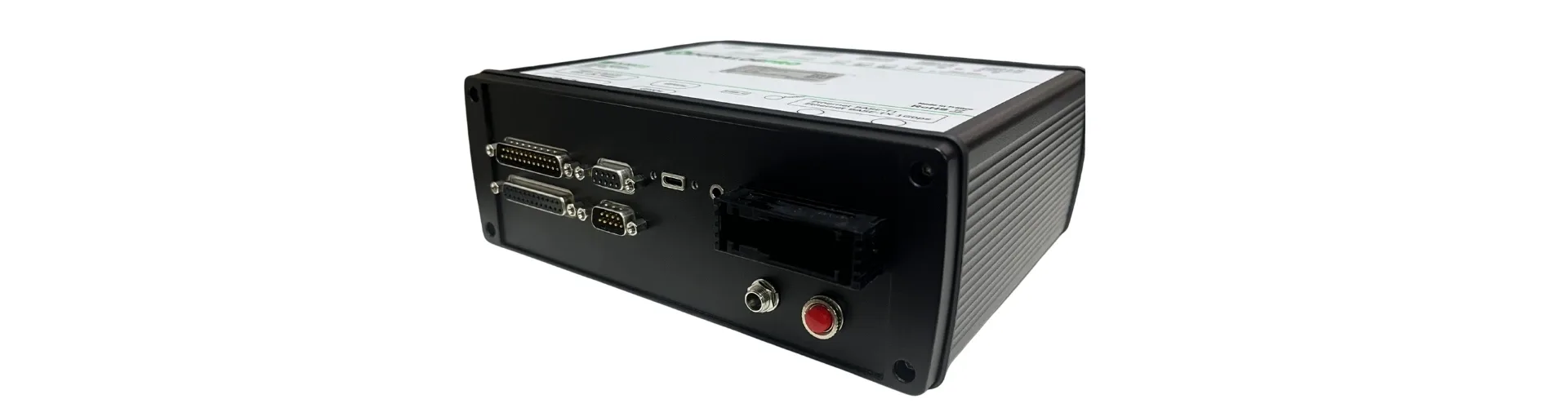

Dunalog XL
Dunalog XL est un Datalogger connecté haute capacité conçu pour capturer, stocker et transmettre en temps réel les données des véhicules. Il s’adapte aux cas d’utilisation les plus exigeants, des bancs d’essai à la validation sur route, et offre un contrôle total sur l’acquisition des données.
Pourquoi choisir le Dunalog XL ?
Fonctionnalités
Spécifications
Plateforme
Accessoires
Enregistrement de données
Conçu pour capturer, stocker et transmettre en temps réel les données des véhicules. Il s’adapte aux cas d’utilisation les plus exigeants, des bancs d’essai à la validation sur route, et offre un contrôle total sur l’acquisition des données.
Zéro perte de données
Notre remontée de donnée est stabilisée et fiable à 100 %, sans perte. L’outil est conçu pour éviter les trous d’enregistrement et éviter de repasser par un nouvel essai.
Sources multiples
Nous comptons un grand nombre de branchements d’entrées et de capteurs. Cela réduit élargit la couverture d’essais, simplifie la logistique et réduit les allers-retours d’installation.
Connexions directes au réseau véhicule
Notre IHM embarquée, accessible via Ethernet ou Wi-Fi, permet l’import de fichiers DBC pour visualiser en temps réel les données du réseau véhicule.
Traitement vidéo embarqué
Notre boîtier est capable de traiter la vidéo à l’intérieur même du système. Cela ouvre la porte à l’intégration de multiples fonctionnalités permettant d’éviter le retraitement, comme le floutage automatique des plaques et visages.
Routine Diagnostic Véhicule
Notre produit vous permet d’automatiser des requêtes diagnostic afin d’obtenir un contexte complet de votre véhicule. Identifiez plus rapidement l’origine d’un défaut et prenez les bonnes décisions, sans perte d’information.
Suivi de flotte en temps réel
Les informations courtes et utiles à chaud ( Alertes, erreurs) remontent en temps réel. L’ensemble des données utiles sont disponibles sur une plateforme déportée qui permet également la visualisation et le paramétrage de la configuration de vos boîtiers. Vous pouvez réagir immédiatement en cas de problème, tout en traitant la masse de données plus tard.
Gestion à distance
Nos équipes peuvent suivre l’état de vos boîtiers et gérer les évolutions de firmware à la demande et de manière distincte. Cela évite des déplacements chronophages et permet une réactivité accrue.
Automatisation du transfert des données
Dès qu’un fichier d’enregistrement a été complété, il est envoyé directement au serveur via nos réseaux WIFI et Cellulaire.
Capture vidéo du contexte
Un simple appui sur un bouton permet de marquer l’évènement et d’activer les 8 caméras. L’instant utile est immédiatement taggué notre acquisition vidéo intelligente permet de capturer le contexte jusqu’à 60 secondes avant et après l’évènement. Cela permet la réduction du temps de tri et aide à l’identification des causes des anomalies.
Stockage intelligent
Le système est paramétré pour transférer les données au serveur. Le stockage se met à jour et supprime ce qui a déjà été transféré. Notre boîtier peut donc supporter de longs essais sans saturation.
Ajout d’applicatifs
Notre technologie vous permet d’ajouter vos propres applicatifs ainsi que le déclenchement d’actions. L’outil est donc adaptable aux méthodes de chaque équipe, sans changer leurs habitudes.
Installation rapide
La mise en place est pensée pour être simple : il est possible de poser la “valise” contenant notre boîtier directement dans le coffre. Cela réduit le nombre de manipulations, d’erreurs et permet un démarrage d’essai plus rapide.
Cybersécurité
Certifiés TISAX, nous offrons à nos partenaires la garantie supplémentaire d’un niveau de sécurité reconnu pour la protection de nos données et de nos infrastructures.
Fonctionnalités Clés
- 16 CAN FD + 1 CAN FD Diagnostic dédié
- 10 LIN
- 4 Tap Ethernet Automotive base T ( 8 ports ) : 2x 2.5 GB / 2x 1 GB
- Internal GNSS up to 10 Hz
- XCP sur 9 canaux CAN
- Jusqu’à 8 caméras
- SSD jusqu’à 4×2 TB
- Unlimited USB 3.0
- 3G/4G/5G
Other
- OTA updates and configuration
- Real-time alerts
- Secure data transmission
- Very low standby power consumption
- Resistant from -30°C to +85°C
- Ultra-resistant (vibration, humidity, dust…)
- High-speed 5G module integrated via internal Mini PCie connector
- 4 highside switches (32V, 125mA, can be activated via DB9)
- 4 internal LEDs, 4 external LEDs
- Automatic file transfer via MQTT and SFTP
- Sensors : Accelerometer, gyroscope, magnetameter
- Event files possibility via CAN, PushButton or Smartphone Application
- Wake-up via WakeonCAN, WakeonLIN or external signal
- Fan control via PWM
- Support RTMAPS
- High-power Intel processor
LogAnalyzer
Notre logiciel permet la Conversion des fichiers propriétaires Dunasys (Dunasys Binary Files) en différent format utilisables et compatibles avec les logiciels client dont :
- CSV
- ASC
- PCAP
- MF4
- Possibilité d’extraction via d’autres formats sur demande
Grâce à cette compatibilité, vos ingénieurs peuvent analyser leurs données directement dans leurs outils habituels (Vector, CANape, Matlab, Concerto…), sans étape manuelle de conversion.
LogAnalyzer vous permet également :
- l’import automatique de bases de données
- la synchronisation vidéo + signaux
- la visualisation des signaux et du GPS sur carte
- l’utilisation en ligne de commande pour l’automatisation serveur
Vous pouvez ainsi intégrer LogAnalyzer dans vos workflows de test, vos pipelines de traitement et vos outils constructeur, pour une extraction rapide, fiable et totalement interopérable.
Dunawatch
Un piégeur embarqué discret et ultra-efficace, conçu pour capter et diagnostiquer les défauts aléatoires dans les véhicules pendant les phases d’essais.
DunaRemote
Dispositif permettant d’envoyer un signal de réveil à distance au Dunalog XL.
Caméras
Le Dunalog XL peut être équipé jusqu’à 8 caméras pour enregistrer des séquences vidéo synchronisées avec les événements capturés, facilitant l’analyse post-essai.
Valise de transport
Contenant robuste et sécurisé, conçu pour transporter le Dunalog XL et ses accessoires et permettre une installation propre dans le véhicule lors des essais.
Harnais
Ensemble de câblages permettant le raccordement fiable du Dunalog XL à l’environnement véhicule et à ses capteurs.
Antenne Wi-Fi / Cellulaire / GNSS
Antenne externe combinée assurant une communication stable, une géolocalisation précise et une connectivité fluide du système.
Module d’extension Ethernet externe
Module permettant d’ajouter des ports TAP Ethernet Automotive au lieu des Ethernet base T 2.5GB (jusqu’à 5 TAP ethernet supplémentaires pour obtenir des ETH 1GB).
Barrette SSD ( jusqu’à 2 TB)
Capacité de stockage standard (des capacités inférieures pourront être fournies sur demande spécifique du client).
Des cas d’usages multiples
Tests de roulement
- Tests continus pendant 5 ans
- 8 à 10 millions de kilomètres de données collectées chaque année
Études de cas : Validation d’un démarreur-alternateur
- Cloud et interface utilisateur pour afficher les données pré-analysée
Validation des systèmes de freinage d’urgence automatique
- Analyse CAN et caméra
Validation des systèmes de conduite semi-autonome
- Analyse et validation des systèmes de suivi de voie
Validation des nouvelles architectures de véhicules électriques
- Gestion depuis 2015 pour les comptes de nos clients
Validation des véhicules électriques
- Enregistrement des réseaux de batteries BMS
Découvrez le Dunalog XL en vidéo
Besoin d’une solution de collecte de données haute performance ?
Log Analyser
Notre plateforme propriétaire pour lire, extraire et convertir les enregistrements du boîtier vers vos formats préférentiels et sans traitement préalable.
Retrouvez nos autres dataloggers connectés
Réponses à vos questions
Un datalogger haute capacité permet de collecter et stocker de grandes quantités de données issues des calculateurs et systèmes électroniques d’un véhicule afin d’analyser son comportement en phase de test ou de validation.
Dunalog XL est conçu pour les bancs d’essai, les validations sur route, les campagnes de mesure longue durée et les environnements nécessitant une acquisition de données intensive et fiable.
Le boîtier peut enregistrer des données issues des réseaux CAN/LIN, des calculateurs électroniques, des capteurs embarqués et d’autres systèmes de communication véhicule.
Un datalogger connecté permet de transmettre et superviser les données véhicule en temps réel afin d’améliorer l’analyse, le diagnostic et le suivi des performances des systèmes embarqués.
Oui, Dunalog XL a été conçu pour répondre aux besoins des équipes de validation, d’essais et d’ingénierie travaillant sur des architectures électroniques complexes et des véhicules connectés.
L’acquisition temps réel permet d’identifier plus rapidement les anomalies, d’analyser les performances des systèmes et d’optimiser les phases de test et de développement des véhicules.
Besoin d’une solution de collecte de données haute performance ?
En savoir plus
Une solution datalogger conçue pour les environnements les plus exigeants
Dunalog XL est une solution de datalogger connectée développée pour les phases avancées de test, de validation et d’acquisition de données véhicule. Grâce à sa capacité de stockage élevée et à ses fonctionnalités de transmission temps réel, ce boîtier permet de collecter, centraliser et exploiter d’importants volumes de données issues des architectures électroniques embarquées.
Pensé pour les bancs d’essai, les validations sur route et les environnements nécessitant une acquisition fiable des signaux CAN/LIN, Dunalog XL répond aux besoins des constructeurs, équipementiers et équipes d’ingénierie recherchant une solution robuste pour superviser les comportements véhicule et accélérer les phases d’analyse technique.
Sa capacité à gérer des scénarios complexes d’enregistrement et de monitoring en fait un outil particulièrement adapté aux projets nécessitant haute performance, connectivité avancée et traitement intensif des données embarquées.
